インサート成形が単なる「プラスチックに金属を入れる」以上の理由

現代の製造業では、インサート成形は電気部品、自動車部品、産業用コネクタ、医療機器、家庭用電化製品などで広く使用されています。 一見したところ、プロセスは簡単に見えます。金型に金属インサートを配置し、プラスチックを注入するその周り。 しかし、インサート成形に日々取り組んでいるメーカーは、高品質のインサート成形部品を一貫して製造することは、見かけよりもはるかに困難であることを理解しています。 端子バインディングポスト、電気コネクタ、絶縁アセンブリなどの製品では、精度がすべてです。

インサート成形とは何ですか?

インサート成形は、プラスチックの射出を開始する前に、真鍮インサート、ねじ付きスタッド、端子などの金属部品を金型内に配置する製造プロセスです。 溶融プラスチックが射出されると、プラスチック材料がインサートを取り囲み、冷却後に単一の一体化されたコンポーネントを形成します。

このプロセスでは以下が組み合わされます。

 金属の強度と導電性

 プラスチックの絶縁性と設計の柔軟性

 組立時間の短縮

 構造的信頼性の向上

これらの利点により、インサート成形は電気および産業用途にとって重要なプロセスとなっています。

本当の課題: プロセスの一貫性

インサート成形における最大の課題は、良いサンプルを 1 つも作成できないことです。 本当の課題は、数千、さらには数百万の部品にわたって一貫性を維持することです。 小型の電気コンポーネントの場合、ほんのわずかなずれでも重大な問題につながる可能性があります。 真鍮製インサートとプラスチックハウジング間の位置ずれ 挿入領域の周囲のフラッシュ 繰り返しの締め付けや使用により接着力が弱くなる 組み立て中のねじ山の不安定性 自動化により生じる表面の傷 不均一な冷却による反り これらの問題は些細なように見えますが、電気製品では性能、耐久性、顧客の信頼に直接影響を与える可能性があります。

インサート成形で精度が重要な理由

インサート成形コンポーネントの成功は、製造プロセス全体にわたる正確な制御にかかっています。

1. 黄銅のインサート精度

真鍮インサートの寸法公差は、最終的な組み立て品質に直接影響します。 インサート寸法がばらつきすぎると、金型内での位置決めが不安定になります。 ネジ付き電気端子の場合、同心度とネジの精度が特に重要です。

2. 金型位置決め設計

金型内のインサートの位置は、射出中に安定した状態を保つ必要があります。 位置決めが不十分であると、次のような問題が発生する可能性があります。 オフセットインサート 不均一な塑性流動 外観上の欠陥 構造的脆弱性 このため、金型設計がインサート成形の品質に大きな役割を果たします。

3. 射出圧力と温度の制御

材料が異なれば、射出成形時の反応も異なります。 射出圧力が高すぎる場合: インサートがずれる可能性があります フラッシュが出る場合があります 圧力が低すぎる場合: プラスチックの充填が不完全になる 安定した加工パラメータは、再現性のある生産に不可欠です。

4. 冷却バランスと収縮補正

冷却後の塑性収縮は、部品の寸法や外観に影響を与える可能性があります。 適切に設計された冷却システムは次のことに役立ちます。 反りを軽減する 寸法安定性の向上 表面品質の維持 生産効率の向上

見た目のクオリティも重要

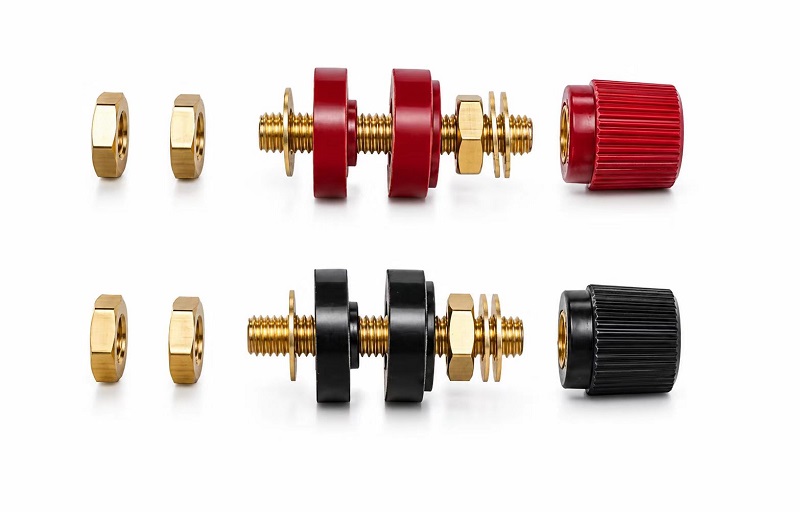

多くの業界では、インサート成形コンポーネントはもはや単なる機能部品ではありません。 顧客はまた、製品がきれいで、正確で、高級に見えることを期待しています。 たとえば、端子バインディング ポストは、最終組み立て後にも見えるままになることがよくあります。 これは、メーカーが以下を管理する必要があることを意味します。 表面仕上げ パーティングライン フラッシュ 色の一貫性 組立位置調整 優れた外観は製造能力と細部へのこだわりを反映しています。

小型部品に最も高い製造基準が要求されることが多い理由

興味深いことに、小型コンポーネントは大型製品よりも一貫して製造することが難しいことがよくあります。

なぜ？ なぜなら：

公差が厳しくなる

組立スペースが限られている

小さな欠陥が目立つようになる

通常、生産速度が速くなります

これは、単純に見える電気コネクタであっても、次のものが必要になる場合があることを意味します。

精密加工

安定した射出成形

材質の慎重な選択

厳しい品質検査

管理された組み立て手順

信頼のインサート成形の価値

信頼性の高いインサート成形により、メーカーは次のことを達成できます。

製品の耐久性の向上

 組立コストの削減

 生産効率の向上

製品外観の向上

より安定した電気的性能

信頼性の高い電気接続が必要な業界にとって、高品質のインサート成形はオプションではなく、不可欠です。

最終的な考え

インサート成形は外から見ると単純に見えるかもしれませんが、真の製造品質はプロセス管理、精密エンジニアリング、生産の一貫性から生まれます。 結局のところ、細部への細心の注意が最も必要となるのは、多くの場合、最小のコンポーネントです。 また、工業生産においては、細部が通常の製品と信頼できる製品を分けるものとなります。
